HN8007A多功能电测量仪表检定装置

详细说明

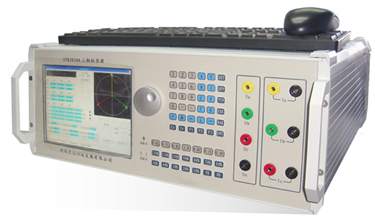

HN8007A多功能电测量仪表检定装置

功能简介:

HN8007A多功能电测量仪表检定装置采用高速交流采样、高速数字信号处理器(DSP)、复杂可编程逻辑阵列(CPLD)、大功率集成功放、嵌入式计算机系统设计而成,将系统、测试和信号高度集成,体积小,重量轻,,可靠性极高,功能性极强,可广泛用于检测各种交直流数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、无功补偿控制器及其他电子产品的各项指标。

HN8007A多功能电测量仪表检定装置功能特点:

●采用高速交流采样、高速数字信号处理器(DSP)、复杂可编程逻辑阵列(CPLD)、大功率集成功放、嵌入式计算机系统设计而成,将系统、测试和信号高度集成,体积小,重量轻,,可靠性极高,功能性极强,

●可广泛用于检测各种交直流数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、无功补偿控制器及其他电子产品的各项指标。

●可软件校准输出交直流电压、电流、相位和功率,各项输出均采用动态负载自动调整技术,降低了负载调整率。

●交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。

●可输出2~60次标准调制谐波,可进行单次或任意多次谐波叠加输出。

●采用高清晰大屏幕TFT真彩LCD界面显示,鼠标,键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口,通信协议开放,用户可自行编程控制仪器进行二次开发。

HN8007A多功能电测量仪表检定装置技术参数:

1、交流电压:380V220V100V57.735V(量程可选) 调节范围:(0-120)%RG,调节细度:0.001%RG;准确度:0.05%RG稳定度:≤0.005%/2min;失真度:≤0.05%(非容性负载);输出负载:  每相20VA/25VA/30VA(可选)

2、交流电流:20A5A2A1A(量程可选)调节范围:  (0120)%RG     调节细度: 0.001%RG准确度: 0.05%RG;稳定度: ≤0.005%/2min;失真度≤0.05%(非容性负载);输出负载: 每相20VA/25VA/30VA(可选)

3 、功率:准确度:0.05%RG;稳定度:   0.005%RG/2min

4 、相位:调节范围: 0°359.999°;分辨率0.001°;准确度:0.02°

5、 功率因数:调节范围: -10+1;分辨率: 0.00001;准确度: 0.05%RG

6 、频率:调节范围: 30Hz70Hz;;分辨率: 0.0001Hz;准确度: 0.0005Hz

7、 电压电流谐波设置:谐波次数: 251次;总谐波含量: 040.00%

谐波相位:359.999°;谐波设置准确度: (10%±0.1%RD

8、直流电压:(1000V600V300V)150V75V30V10V1V200mV75mV括号中为可选量限,其中1V200mV75mV应采用四线输出方式

      调节范围:  (0120)%RG ,调节细度: 0.001%RG

      准确度: 0.05%RG;稳定度:   ≤0.005%/2min

      纹波含量: ≤1%

      输出负载: 1000V:  1.5mA

                 600V:  2.5mA

                 300V:  5mA

                 150V~1V: 15mA

                 200mV~75mV: 100mA

      负载调整率: 0.02%

9、直流电流: (25A)5A1A200mA100mA20mA10mA1mA  (100uA    10uA)括号中为可选量限

       调节范围: (0120)%RG ;调节细度:  0.001%RG

       准确度: 0.05%RG;稳定度:   ≤0.005%/2min

       纹波含量: ≤1%

       输出负载: 25A: 最大压降1.2V

                  5A:  最大压降5V

                  1A:  最大压降15V

                  200mA~1mA: 最大压降40V

                  100uA、10uA: 最大压降20V

       负载调整率: 0.02%

10、环境条件   工作温度:0℃40℃相对湿度≤85%

11、工作电源   AC220V±15%
