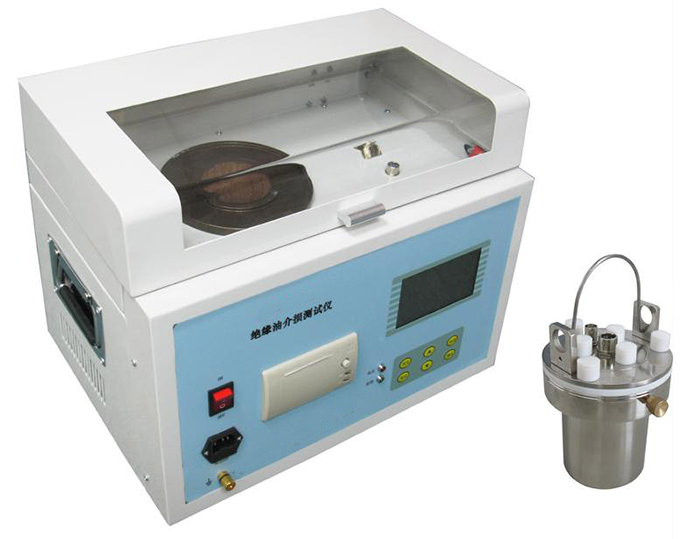

HN6000A介质损耗测试仪

详细说明

HN6000A介质损耗测试仪

功能简介:

采用中文菜单操作,微机自动完成全过程的测量。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1C2电容量。 仪器内部装备了高压升压变压器,并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV10kV不同等级的高压,操作简单、安全。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

HN6000A介质损耗测试仪 技术特点:

1、仪器采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。

2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

3、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

4、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。

5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。

6、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

7、设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1,C2的电容和介损全部测出。

8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。

9、具有反接线低压屏蔽功能,在220kV CVT 母线接地情况下,对C11 可进行不拆线10kV 反接线介损测量

10、具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。

12、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。

13、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全。

HN6000A介质损耗测试仪 技术参数:

1、准确度:

Cx: ±(读数×1%+1pF

tgδ: ±(读数×1%+0.00040

2、抗干扰指标: 变频抗干扰,在200%干扰下仍能达到上述准确度

3、电容量范围:

内施高压: 3pF60000pF/10kV 60pF1μF/0.5kV

外施高压: 3pF1.5μF/10kV 60pF30μF/0.5kV

分辨率: 最高0.001pF4位有效数字

4、tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

5、试验电流范围:10μA1A

6、内施高压:

设定电压范围:0.510kV

最大输出电流:200mA

升降压方式: 连续平滑调节

试验频率:

45、50556065Hz单频

45/55Hz、55/65Hz47.5/52.5Hz自动双变频

频率精度: ±0.01Hz

7、外施高压:

正接线时最大试验电流1A,工频或变频40-70Hz

反接线时最大试验电流10kV/1A,工频或变频40-70Hz

8、CVT自激法低压输出:输出电压350V,输出电流330A

9、测量时间: 约40s,与测量方式有关

10、输入电源: 180V270VAC50Hz/60Hz±1%,市电或发电机供电

11、计算机接口: 标准RS232接口

12、打印机: 炜煌A7热敏微型打印机

13、环境温度: -10℃50℃

14、相对湿度: <90%
