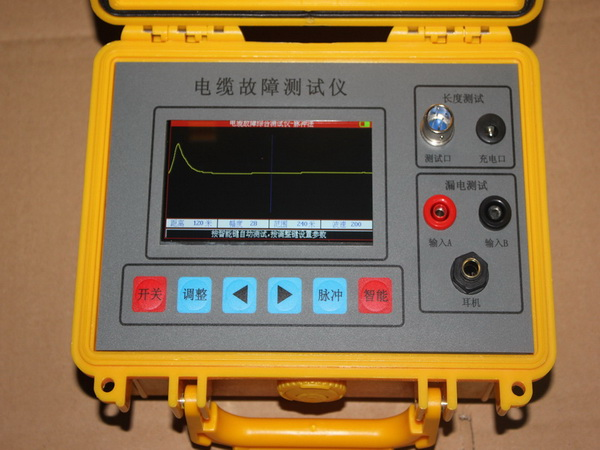

HN6081A电缆故障测试仪

详细说明

HN6081A电缆故障测试仪

功能简介:

电缆故障测试仪既可用于查找电缆(带电或不带电)路径,又可用于寻找直埋电缆故障。不需高压试验装置,不需使用交流电源,不需分析波形,接线简单明了,可以直接查找50Hz 带电电缆的路径。能准确查找电缆走向和估测电缆埋设的深度,并能对故障点精确定位。

具有带电电缆的路径查找及寻踪、运行电缆的路径查找及寻踪、运行电缆的识别判断、施工过程中的电缆普查、多种方法电缆深度的准确判读功能。该产品的研发成功,解决了多年来困扰供、用电部门带电寻径、带电识别的问题;解决了故障电缆准确路径寻测难的问题;解决了电缆死短路无法定点的问题;开辟了电缆寻径、故障定点新领域。

HN6081A电缆故障测试仪功能特点:

1. 可测35KV以下等级所有电缆的高、低阻故障,适应面广。

2. 采用国际最先进的“二次脉冲法”测试技术。同时还有传统的冲击高压闪络法和低压脉冲法。

3.任何高阻故障均呈现类似低压脉冲法测试短路故障的波形特征,极易判读。

4 具有方便用户的软件和全中文菜单以及荧屏触摸按键操作。按键定义简单明了。

5.大液晶屏作为显示终端,仪具有强大的数据处理能力和友好的显示界面。

6.具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

7.具有标准打印机接口。

8. 无测试盲区。

9.  内置电源,可在无电源环境下测试电缆的开路及低阻短路故障。

HN6081A电缆故障测试仪技术参数:

1.测试方法:二次脉冲法;冲击高压电流取样法;低压脉冲法.

2.冲击高压:低于35KV

3.数据采样速率: 48MHz24 MHz12MHz6 MHz

4.测试距离:>16Km

5.读数分辨率:1m

6.系统测试精度小于20cm

7.测试电缆长度设有:短距离(<1Km );  中距离(<3Km);

长距离(>3 Km)三种

测试脉冲幅度:约400VPP

8. 二次脉冲发送及故障反射信号的自动显示,使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种,即类似低压脉冲法测试的短路故障波形。

9.具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形。

10.能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。

11.内置电源:充满电后可连续工作1小时,亦可外接交流电源工作。

12.工作条件: 温度-10℃~+45℃,相对湿度 90%,大气压力750±30mmHg
